Gebruiks-, installatie- en veiligheidshandleiding
Vrijgegeven Nederlandse handleiding voor PRO ONE en PRO WALL, met S- en M-configuraties, installatie, veilig gebruik, inspectie, onderhoud en service-informatie.
Handleiding downloadenOPENBARE PRODUCTDOCUMENTATIE
Handleidingen en veiligheidsinformatie.
Veiligheids- en installatie-informatie is openbaar beschikbaar. Een serienummer is niet nodig om de handleiding te lezen, installatievereisten te beoordelen of een veiligheidsprobleem te melden.
01 — DOCUMENTATIE
Productinformatie vóór, tijdens en na installatie.

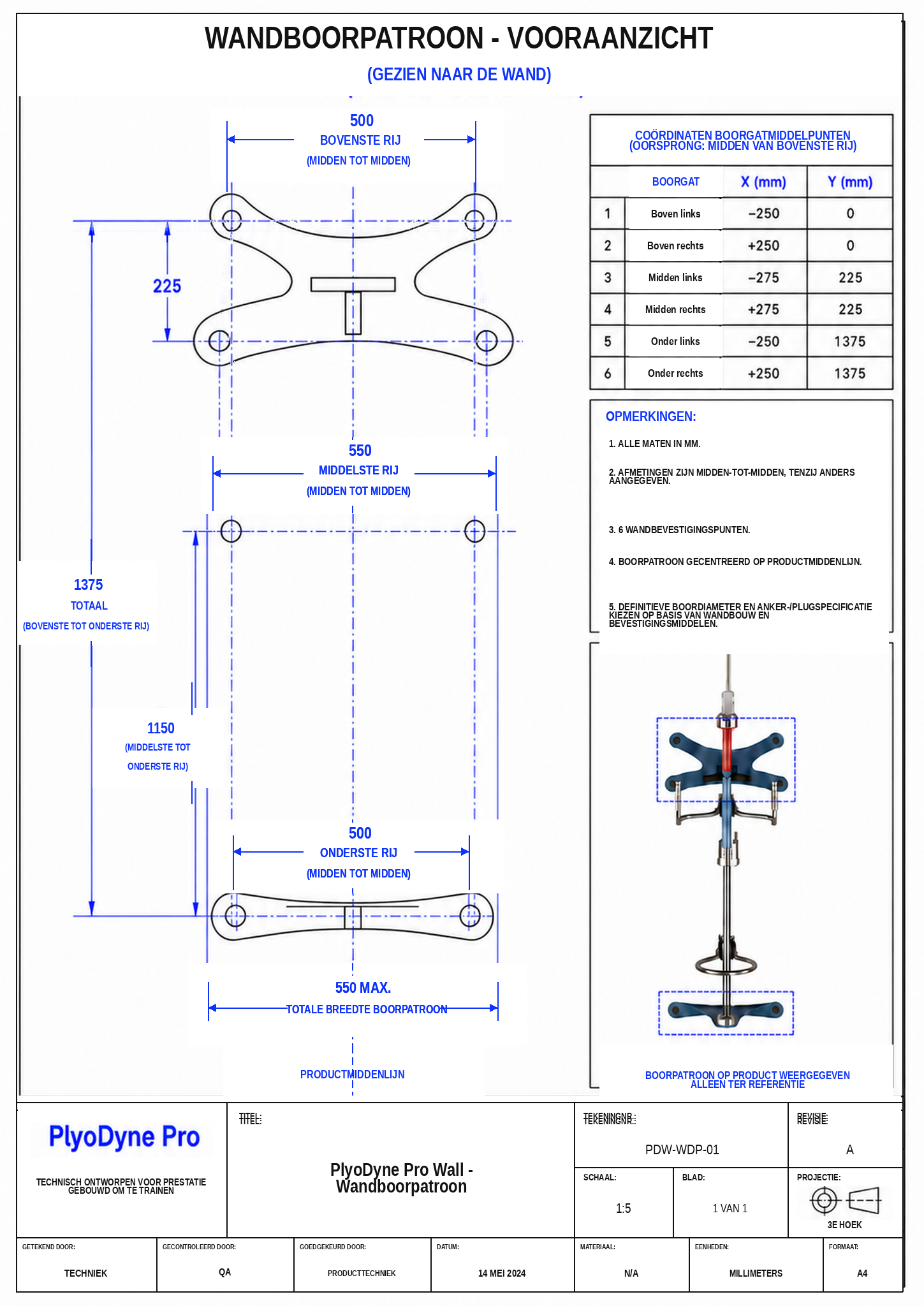

PRO WALL technisch wandboorpatroon
Bemaats tekening met alle zes wandbevestigingsmiddens, hart-op-hartafstanden, totale afmetingen van het montageframe en installatie-opmerkingen.
Toegankelijke maten en boorgatcoördinaten
Revisie A · Tekening PDW-WDP-01 · 14 mei 2024. Vooraanzicht, kijkend naar de wand. Alle maten zijn in millimeters. De oorsprong van het coördinatenstelsel ligt in het midden van de bovenste rij; X wordt gemeten vanaf de productmiddellijn en Y naar beneden.
| Gat | Positie | X (mm) | Y (mm) |
|---|---|---|---|
| 1 | Linksboven | −250 | 0 |
| 2 | Rechtsboven | +250 | 0 |
| 3 | Linksmidden | −275 | 225 |
| 4 | Rechtsmidden | +275 | 225 |
| 5 | Linksonder | −250 | 1375 |
| 6 | Rechtsonder | +250 | 1375 |
- De hartafstand van de bovenste en onderste rij is 500 mm; de hartafstand van de middelste rij is 550 mm.
- Bovenste tot middelste rij: 225 mm. Middelste tot onderste rij: 1150 mm. Totale afstand bovenste tot onderste rij: 1375 mm.
- Maximale totale breedte van het boorpatroon: 550 mm, gecentreerd op de productmiddellijn.
- Gebruik alle zes wandbevestigingspunten. Bepaal de uiteindelijke boordiameter en ankerspecificatie op basis van de werkelijke wandconstructie en bevestigingsmiddelen.
- Meet iedere positie vanuit de aangegeven maten en controleer het volledige patroon vóór het boren. Schaal de tekening niet en gebruik deze niet als boorsjabloon.
PlyoDyne® PRO brochure
Nederlandse productbrochure met het bewegingsprincipe, PRO ONE en PRO WALL, S- en M-configuraties, technische gegevens en installatie-aspecten.
Brochure downloadenInspectie- en serviceprotocollen
Online formulieren voor levering, installatie, ingebruikname, periodieke inspectie, onderhoud, incidenten, vervangingsonderdelen, verplaatsing, eigendomsoverdracht en buitengebruikstelling.
Apparaatprotocollen openen02 — BELANGRIJKE VEILIGHEIDSPUNTEN
Lees deze punten vóór gebruik.
Houd het volledige bewegingspad van de trainingsas vrij, vooral achter de gebruiker waar naderende personen mogelijk niet zichtbaar zijn.
Gebruik en bewaar het toestel binnenshuis onder normale omgevingscondities. Bescherm het tegen water, condensatie, directe warmte en langdurige blootstelling aan zonlicht.
PRO ONE vereist een stabiele, vlakke vloer. PRO WALL vereist een geschikte dragende wand en installatie door een vakbekwame installateur met alle zes bevestigingspunten.
Voer instellingen en gewichtsveranderingen alleen uit terwijl de handgreep stilstaat en volledig in de Passive Safety Holder is geborgd.
Het maximale afneembare gewicht is de volledige meegeleverde set van 4,975 kg. Gebruik uitsluitend goedgekeurde PlyoDyne®-gewichten.
Smeer de trainingsas, handgreep, spiebaan, klemmen of drooglopende componenten niet. Alleen het daarvoor bedoelde kogellager in het flexibele gewricht mag indien nodig worden gesmeerd.
Begin met lage belasting en snelheid. Beheers eerst eenhandige beweging voordat tweehandige, snelle of hoogbelaste training wordt geïntroduceerd.
PlyoDyne® PRO is professionele apparatuur voor bewegingstraining en mag niet als kinderspeelgoed worden gebruikt.
03 — SERVICE & SUPPORT
Openbare toegang voor veiligheid. Productspecifieke ondersteuning.
Iedereen kan een veiligheidsprobleem melden of algemene ondersteuning aanvragen. Een serienummer helpt de exacte productversie te identificeren, maar mag urgent contact niet belemmeren.
- Technische ondersteuning en productproblemen
- Veiligheidsincidenten of ongebruikelijk gedrag van het toestel
- Vervangingsonderdelen en versiecompatibiliteit
- Eigendomsoverdracht en registratie van de huidige eigenaar
- Vragen over garantie en servicehistorie
